配电箱的原理、接线规则与标准

配电箱是所有用户用电的总的一个电路分配箱。今天就有临沂配电箱厂家为大家解读一下配电箱的原理与接线规则与标准：

配电箱工作原理：

配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。

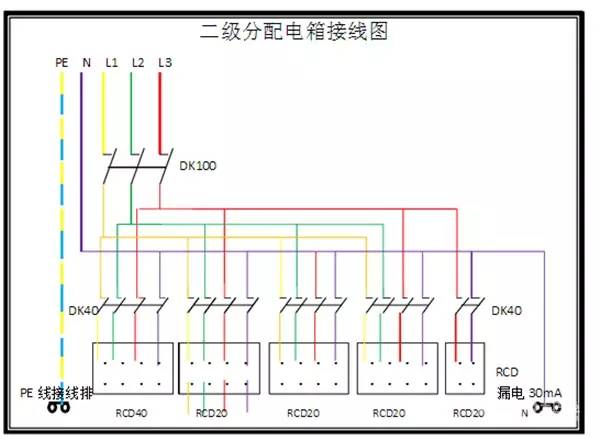

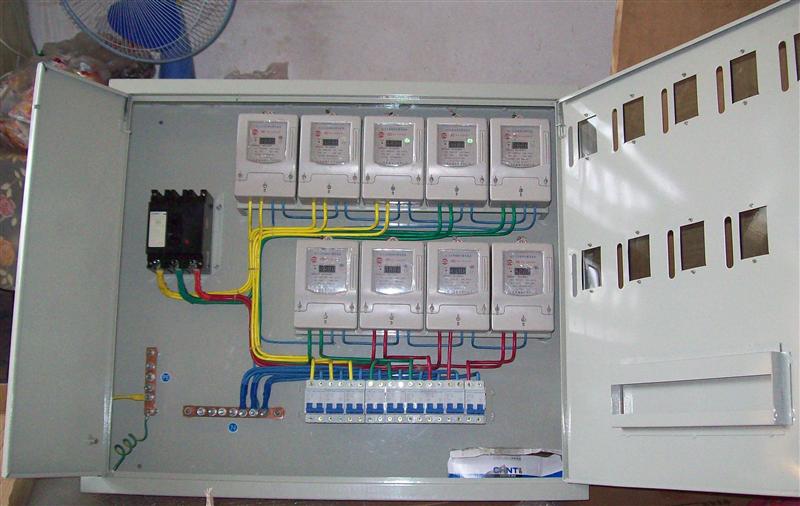

配电箱接线规则：

1.先将每个配电回路的三根导线头，用标签注明其名称、用途；

2.接着将导线理顺、拉直，不得呈现弯弯曲曲的现象；

3.然后分组、分层次走线，即零线、火线、地线分别集中；

4.按横平竖直的原则走线到零线排、分开关、地线排；

5.量好到接线位置的长度，剪断导线，剥去接线位置的绝缘皮；

6.最后把导线的导体部分插入到接线位置，压紧，但不要压到绝缘皮，不能裸露导体；

7.接线时，一个压线孔只压一根线，不得一孔压多线。

配电箱接线标准：

1、 所有元器件应按制造厂规定的安装条件进行安装。需要的灭弧距离、拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险 。
2、 组装前首先看明图纸及技术要求。
3、 检查产品型号、元器件型号、规格、数量等与图纸是否相符 。
4、 检查元器件有无损坏 。
5、必须按图安装 (如果有图）。
6、元器件组装顺序应从板前视，由左至右，由上至下。
7、 同一型号产品应保证组装一致性 。
